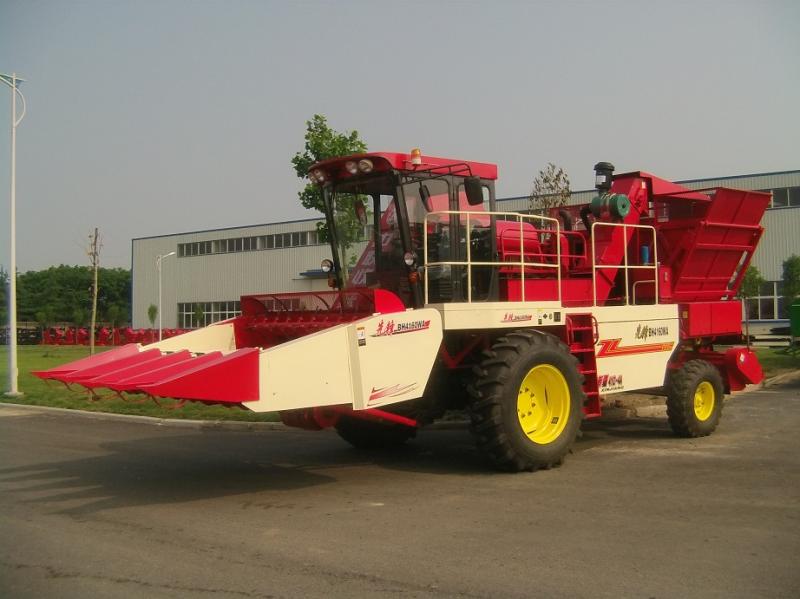

玉米收割機原理是什么？該怎樣挑選
發布時間：2019-08-05 瀏覽：14076次
玉米聯合收割機結構原理 一、玉米聯合收割機的分類 根據摘穗裝置的配置方式不同,分為臥式摘穗輥機型和立式摘穗輥機型;根據與動力掛接方式的不同,分為牽引式、背負式和自走式機型。 二、玉米聯合收獲機的型號 玉米聯合收獲機的型號主要由牌號、型號和名稱組成。如“春雨4YZ-4型玉米聯合收獲機”,“春雨”是牌號,即商標;“4YZ-4”是型號,在型號中“4”代表農業機械分類,表示收獲機械,“Y”代表“玉米”,即玉字的漢語拼音的首字母。“Z”表示為“自走式”,“4”為主要技術參數,表示每個行程的收獲行數為4;“玉米聯合收獲機”是名稱。 三、玉米聯合收獲機的工作原理 工作時,分禾器將莖稈導入撥禾鏈,在它的撥送和夾持下,經摘穗輥前端的導錐進入摘穗機構,摘下的果穗落落入輸送器,由輸送器輸送到升運器,升運器將果穗升運送到剝皮機,經剝皮機剝皮的玉米被拋送到果穗箱內,玉米苞葉和斷秸稈被排除機外。摘穗后的莖稈被粉碎裝置粉碎后,均勻的拋灑于地表。落入糧倉的果穗堆滿后在有操縱閥和油缸的作用下進行卸糧。 四、主要部件和功用 (一)摘穗裝置 摘穗裝置主要功用是將玉米果穗從莖稈上摘下。主要由分禾器、摘穗輥、摘穗機架、割臺護罩、摘穗齒箱和喂入鏈等組成。 1、扶禾器 在收獲機工作時,扶禾器首先接觸作物前錐部的導板將待收玉米植株扶持、引導至摘穗道內,以便摘穗。 2、摘穗齒箱 摘穗齒箱的功能是將中間軸傳來的動力傳遞給摘穗輥和撥禾鏈。摘穗齒箱主要由箱體、齒輪和安全離合器組成。摘穗齒箱安全離合器的作用是當機器某處阻力過大時,能自動脫離結合,以便保護機器。 3、摘穗輥 摘穗輥是一對表面帶有螺旋凸筋和螺旋爪并且相向旋轉的棍子,玉米的植株從兩個棍子中間的間隙通過,并將玉米果穗摘下。 4、切草刀 切草刀的功用是切斷收獲機作業時纏在摘穗輥上的雜草,防止因摘穗輥上纏草過多而造成摘穗道的堵塞和收獲機工作部件的損壞。 5、撥禾鏈 撥禾鏈的功用是將進入機器的玉米植株向后撥送使之進入摘穗輥工作間隙。撥禾鏈前部設有張緊裝置,用來張緊撥禾鏈。 (二)、輸送裝置 輸送裝置包括水平輸送器和果穗升運器。 1、水平輸送器 水平輸送器位于摘穗臺的后部,將摘穗輥輸送來的果穗送到果穗升運器中。主要由輸送器殼體、輸送鏈鈀、主動軸、被動軸、主動鏈輪、被動鏈輪和張緊機構等部分組成。 2果穗升運器 果穗升運器的主要功能是將由水平輸送器輸送來的果穗輸送到果穗箱內。果穗升運器位于水平輸送器的右側,主要由升運器殼體、輸送鏈鈀、傳動機構和張緊機構等組成。 (三)剝皮裝置
剝皮裝置主要功用是將玉米果穗和苞葉分離。主要由壓制器、剝皮輥等組成。 (四)清雜和集穗裝置 1、清雜風機 清雜風機主要用于將果穗里的雜質從升運器后端吹出機體外,避免落入果穗箱,影響清潔度。 2、果穗箱 果穗箱位于收獲機的后端,安裝在果穗箱支架上,它的主要功用是將果穗集中起來,裝滿后卸到備好的運輸車中或開到地點卸下。 (五)莖稈粉碎裝置 莖稈粉碎機的作用是將摘除果穗的玉米秸稈直接粉碎還田。它的構造主要由還田機殼體、V型帶傳動系統、刀軸、地輥、懸掛機構等組成 |
